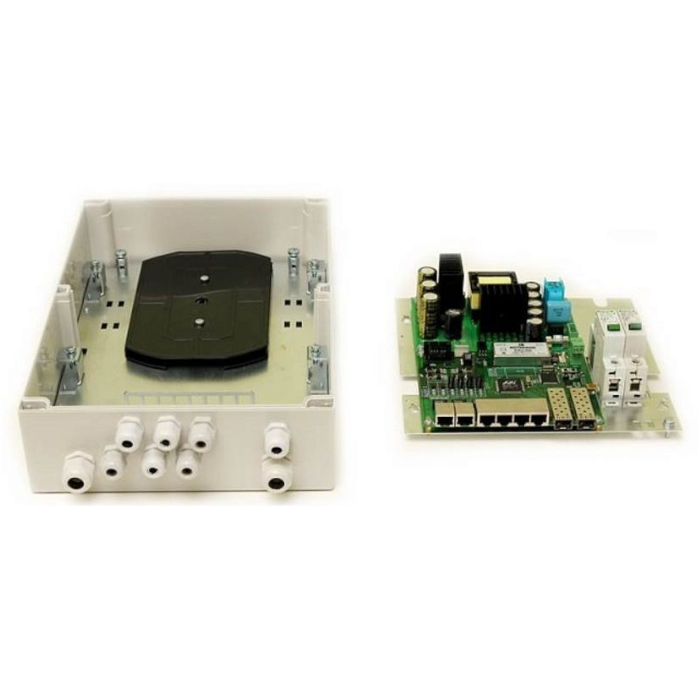

РоЕ-коммутатор TFortis PSW-2G8F+
Управляемый PoE-коммутатор TFortis PSW-2G8F+ рассчитан на работу в системах видеонаблюдения и адаптирован к уличной эксплуатации, в том числе в районах Крайнего Севера: широкий диапазон рабочих температур — -60 ºС…+50 ºС, защита корпуса от влаги и пыли соответствует стандарту IP66, гермовводы.
Характеристики коммутатора:
- Пропускная способность коммутационной матрицы — 5.6 Гбит/с.
- Таблица MAC-адресов — 8К.
- Скорость перенаправления пакетов — 11.47 Mpps.
- Буфер пакетов — 1 Мбит.
- MTU — 1522 байт.
- Наработка на отказ — ≥75 000 ч.
Коммутатор оборудован оптическим кроссом с разъемными соединениями, предназначенным для удобной коммутации оптического кабеля и подключаемого оборудования.
Характеристики оптического кросса (гильзы КЗДС, SC-адаптеры, стяжки и пигтейлы в комплект не включены):
- Кассета для оптоволоконных гильз на 32×КДЗС.
- Размер гильз для сплайс-кассеты — 40 или 60 мм.
- Планка SC/Duplex LC на 8 шт.
Коммутатор оборудован двумя GE SFP-слотами для подключения к SFP-модулям (модули в комплект не входят, порты совместимы с любыми гигабитными, FE SFP-модули не подходят) по оптоволоконному кабелю и организации протяженных отрезков связи без повторителей. Оснащен восемью равноценными FE-портами RJ-45 с поддержкой PoE/PoE+ для подключения IP-камер.
Мощность порта при подключении камеры по IEEE802.3af — 15 Вт, при подключении камер в термокожухах TFortis TH по IEEE802.3af и Passive PoE — 30 Вт. Общий бюджет РоЕ — 160 Вт. Для настройки режима питания и подключения устройств без РоЕ (компьютер etc) предусмотрены джамперы. Дальность передачи данных и РоЕ — до 100 м.
PSW-2G8F+ базируется на высокопроизводительном чипе Marvell, обрабатывающем большой объем трафика. Для подключения внешних датчиков (геркона, концевого выключателя, детектора движения etc) предусмотрены сухие контакты. Управление реализовано через встроенный Web-интерфейс, текстовый интерфейс Telnet, протокол SNMP (версии 1 и 3) для аутентификации оборудования.
Функциональность:
- Поддержка Auto-MDIX для RJ-45 — автоматическое распознавание типа оборудования и перенастройка контакта; возможность применения прямого и кроссового кабеля.
- Автоматический рестарт IP-камер по РоЕ при отсутствии ответа на служебные запросы (Ping) или соединения (Link), снижении скорости потока (Speed).
- Удаленное включение/выключение камер.
- Подача напряжения на термокожухи за час до подачи на камеры защищает электронику камер от старта при низких температурах (отключаемая функция).
- Оптимизация multicast-передачи, отслеживание и анализ сетевого трафика, снижение нагрузки на сеть — IGMP Snooping v2.
- Приоритизация QoS 802.1p.
- Поддержка STP/RSTP (протоколов исключения дублирующих маршрутов) повышает отказоустойчивость системы.
- Контроль потока 802.3x.
- Тегирование трафика — VLAN (802.1q).
- Кабельный тестер.
- Системный журнал.
PSW-2G8F+ укомплектован оптическим датчиком вскрытия (тампером), индикаторами портов, питания, РоЕ, некоторых функций. Снабжен двумя входами для питания: основное (AC ~230 В) заводится на блок питания, резервное (DC ~54 В) — на плату коммутатора (не обязательное подключение). Максимальная потребляемая мощность — 200 Вт при основном и 170 Вт при резервном питании. Встроенный БП стабилен при диапазоне сетевого напряжения 187 В ~ 246 В, в нем заложено место для автоматов защиты.
Монтаж коммутатора — настенный, с DIN-рейкой для установки автомата; для установки на столб или в шкаф (для большей вандалозащищенности) нужен монтажный комплект или шкаф TFortis CrossBox-2 (CrossBox-3). Размер — 360×240×120 мм. Вес — 4 кг.
