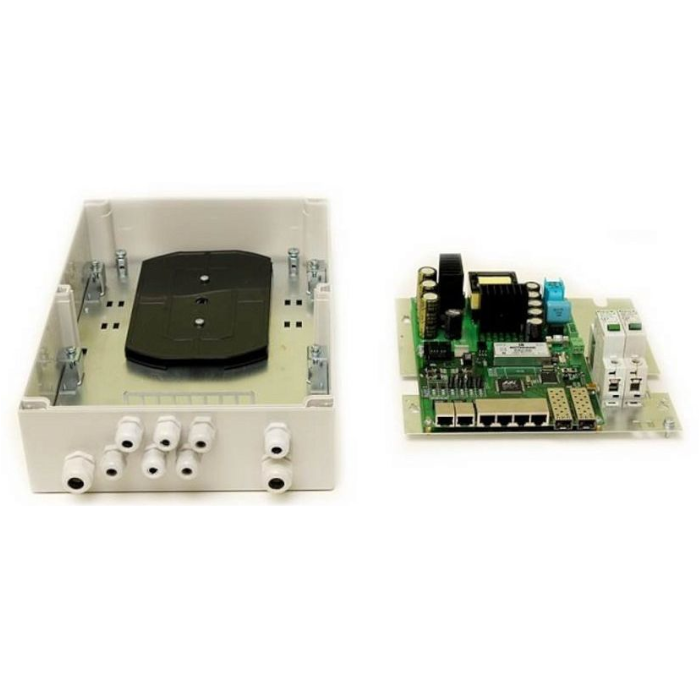

РоЕ-коммутатор TFortis PSW-2G6F+

Управляемый PoE-коммутатор TFortis PSW-2G6F+ предназначен для работы в системах видеонаблюдения и рассчитан на экстремальные условия уличной эксплуатации: диапазон рабочих температур — -60 ºС…+50 ºС, корпус защищен от влаги и пыли по стандарту IP66, предусмотрены гермовводы.

Характеристики коммутатора:

• Пропускная способность матрицы — 5.2 Гбит/с.
• Скорость коммутации — 10.65 Mpps.
• Буфер пакетов — 1 Мбит.
• Таблица MAC-адресов — 8К.
• MTU — 1522 байт.
• Наработка на отказ — ≥75 000 ч.

Коммутатор оснащен оптическим кроссом — разъемными соединениями оптико-волоконного кабеля с подключаемым оборудованием.

Характеристики оптического кросса (SC-адаптеры, гильзы КЗДС и пигтейлы в комплект не включены):

• Планка адаптеров SC (duplex LC) на 8 шт.
• Кассета для оптоволоконных гильз на 32×КДЗС.
• Размер гильз для сплайс-кассеты — 40 или 60 мм.

Встроенный модуль грозозащиты коммутатора защищает оборудование от импульсных помех.

Из интерфейсов на борту:

• Два GE SFP-слота для подключения к SFP-модулям (совместимы с любыми гигабитными, модуль в комплект не входит) по оптоволоконному кабелю и организации протяженных участков связи.
• Шесть FE-портов RJ-45 с поддержкой PoE/PoE+ для подключения IP-камер. Мощность портов: 1 и 2 — 60 Вт (технология двойного РоЕ+, подключение мощных IP-камер по IEEE 802.3at), остальные четыре — 15 Вт (подключение камер по IEEE802.3af) или 30 Вт (подключение камер в термокожухах TFortis TH по IEEE802.3af и Passive PoE).

Общий бюджет РоЕ — 160 Вт. Для настройки режима питания и подключения устройств без РоЕ (компьютер etc) предусмотрены джамперы. Дальность передачи данных и РоЕ — до 100 м.

PSW-2G6F+ построен на высокопроизводительном микроконтроллере Marvell. Предусмотрены сухие контакты для подключения внешних датчиков (геркона, концевого выключателя, детектора движения etc). Управление сетью осуществляется через встроенный Web-интерфейс, текстовый интерфейс Telnet и по протоколу SNMP (версии 1 и 3).

Функциональность:

• Поддержка Auto-MDIX для RJ-45 — автоматическое определение типа разъема, скорости соединения и совместимости IP-устройств для работы с обычными и кроссовыми кабелями.
• Перезагрузка IP-камер при отсутствии соединения (Link) или ответа на служебные запросы (Ping), снижении скорости потока (Speed).
• Удаленное включение/отключение камер.
• Защита камер от холодного старта — предварительная подача питания на термокожухи TFortis для прогрева (1 ч., отключаемая функция).
• Приоритизация QoS 802.1p.
• Отслеживание сетевого трафика, улучшение multicast-передачи — IGMP Snooping v2.
• Поддержка STP/RSTP — кольцевые топологии (альтернативный канал связи для каждой камеры), высокая отказоустойчивость системы.
• Тегирование трафика — VLAN (802.1q).
• Контроль потока 802.3x.
• Ведение системного журнала.
• Кабельный тестер.

PSW-2G6F+ оснащен оптическим датчиком вскрытия (тампером), DIN-рейкой для автоматов, индикаторами работы портов, питания, РоЕ, функций. Укомплектован двумя входами питания. Основное (230 В AC) заводится на блок питания, резервное (54 В DC) — на плату коммутатора (можно не подключать). Потребляемая мощность — до 200 Вт на основном и до 160 Вт на резервном питании. Устойчив к изменениям напряжения в диапазоне 187 В ~ 246 В, в БП предусмотрено место для автоматов защиты.

Установка коммутатора — настенная, для монтажа на опору или в шкаф (для вандалозащиты) нужно приобрести монтажную панель или шкаф TFortis CrossBox-2 (CrossBox-3). Габариты — 360×240×120 мм. Вес — 4 кг.
