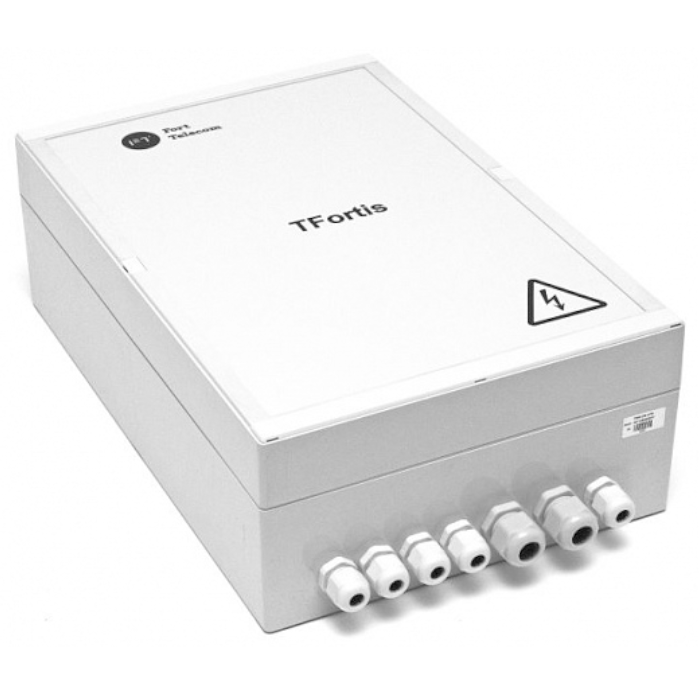

РоЕ-коммутатор TFortis PSW-2G+

Управляемый PoE-коммутатор TFortis PSW-2G+ разработан для систем видеонаблюдения и адаптирован к наружной установке (в том числе в районах Крайнего Севера): диапазон рабочих температур — -60 ºС…+50 ºС, защита корпуса от влаги и пыли — по стандарту IP66, гермовводы.

Характеристики коммутатора:

• Пропускная способность коммутационной матрицы — 4.8 Гбит/с.
• Скорость перенаправления пакетов — 9.83 Мбит/с.
• Таблица MAC-адресов — 8К.
• Буфер пакетов — 1 Мбит.
• MTU — 1522 байт.
• Наработка на отказ — ≥75 000 ч.

Коммутатор оснащен оптическим кроссом (разъемным соединением многоволоконного оптического кабеля со специальными розетками) и DIN-рейкой.

Характеристики оптического кросса (оптические адаптеры, пигтейлы и гильзы КЗДС в комплект не входят):

• Планка под адаптеры SC (duplex LC) на 8 шт.
• Кассета для оптоволоконных гильз на 32×КДЗС.
• Размер гильз для сплайс-кассеты — 40 или 60 мм.

Встроенная грозозащита защищает коммутатор и подключенные к нему IP-камеры от импульсных помех.

На борту два GE SFP-слота для подключения к магистральной сети по оптоволоконному кабелю (совместим с любым GE SFP-модулем), подключение коммутатора в цепочку, и четыре FE-порта RJ-45 с поддержкой PoE/PoE+ для подключения IP-камер.

Максимальная РоЕ-мощность на один порт при подключении: IP-камеры по IEEE 802.3at (РоЕ+) — 60 Вт (питание по всем парам), по IEEE802.3af (РоЕ) — 15.4 Вт, камер в термокожухах TFortis TH (по одной 4-парной витой паре на камеру и нагреватель кожуха) по IEEE802.3af и Passive PoE — 30 Вт. Общий бюджет РоЕ — 160 Вт. Дальность передачи данных и РоЕ по витой паре — до 100 м.

PSW-2G+ построен на микроконтроллере Marvell, рассчитанном на обработку большого трафика. Плата коммутатора оснащена сухими контактами для подключения датчиков (геркона, концевого выключателя, детектора движения etc). Поддерживает управление через Web-интерфейс и текстовый интерфейс Telnet.

Функциональность:

• Поддержка Auto-MDIX для RJ-45 — возможность работы с обычными и кроссовыми кабелями за счет автоматического определения типа разъема.
• Рестарт IP-камер при снижении интенсивности трафика, отсутствии ответа на служебные запросы (Ping) или соединения (Link).
• Защита подключенных камер от холодного старта при низких температурах (отключаемая функция, работает при комплектации камеры термокожухом TFortis): предварительная подача напряжения на нагреватели термокожуха, а после прогрева (через час) — на камеру.
• Удаленное включение/отключение камер.
• Контроль потока 802.3x.
• Отслеживание сетевого трафика, оптимизация multicast-передачи, снижение нагрузки на сеть — IGMP Snooping v2.
• Поддержка STP/RSTP — кольцевые топологии (альтернативный канал связи для каждой камеры), высокая отказоустойчивость системы.
• Тегирование трафика — VLAN (802.1q).
• Приоритизация — технология QoS 802.1p.
• Управление устройствами на базе TCP/UDP — SNMP v1, v3.
• Ведение системного журнала.
• Кабельный тестер.

PSW-2G+ снабжен двумя входами питания. Основное (230 В AC) заводится на блок питания, резервное (54 В DC) — на плату коммутатора (допустимо не подключать резервное питание). Устойчив к динамическим изменениям напряжения в диапазоне 187 В ~ 246 В. Потребляемая мощность — до 200 Вт, при переходе на резервное питание — до 250 Вт.

Коммутатор укомплектован тампером — оптическим датчиком вскрытия, индикаторами работы портов, питания, РоЕ, подключаемых функций. Возможна установка на стену, на опору, и, при потребности в оптическом кроссе и DIN-рейке для автоматов — в шкаф TFortis CrossBox-2 или CrossBox-3 (монтажная панель для опоры и шкаф в комплект не входят). Габариты — 240×360×120 мм. Вес — 4 кг.
