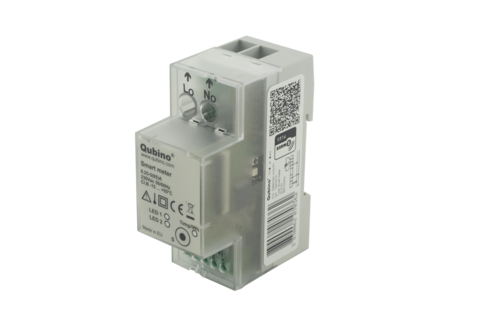

Էներգիայի սպառման հաշվիչը DIN ցանցի 5-ից մինչև 1 փուլի հոսանքի համար Smart Rail-ով
- Արտադրող
- Qubino
Qubino Smart Meter – это Z-Wave устройство, используемое в системе Умный Дом для измерения энергопотребления в однофазной сети электропитания с током до 65А. Измерения энергии производятся непосредственно в 2-проводной сети по принципу быстрой дискретизации сигналов напряжения и тока. Встроенный микропроцессор вычисляет энергию, мощность и нагрузку измеренных сигналов, передавая всю информацию в пользовательский интерфейс Z-Wave контроллера. Модуль управляется через Z-Wave сеть и служит в качестве повторителя/передатчика сигнала (узла) для следующего элемента Z-Wave сети.
|
Основные клеммы (LI, NI, Lo, No) |
|
|
Сечение контактов |
սկսած 1,5 до 16 (25) мм2 |
|
Зажимные винты |
M5 |
|
Максимальный момент затяжки |
3,5 Нм (PZ2) |
|
Дополнительные клеммы (1, 2, 4, 5) |
|
|
Сечение контактов |
սկսած 0,05 до 1 (2,5) мм2 |
|
Винты |
M3 |
|
Максимальный момент затяжки |
0,6 Нм |
|
Измерительный вход |
|
|
Тип (подключение) |
Однофазный (1b) |
|
Базисный ток (Iref) |
5A |
|
Максимальный ток (Imax) |
65 А |
|
Минимальный ток (Imin) |
0,25 А |
|
Пусковой ток |
20 мА |
|
Напряжение (Un) |
230 В (±20%) |
|
Потребляемая мощность при Un |
<2 Вт |
|
Номинальная частота (fn) |
50 и 60 Гц |
|
Погрешность |
|
|
Активная энергия и мощность |
|
|
Стандарт EN 62053-21 |
Класс 1 |
|
Стандарт EN 50470-3 |
Класс B |
|
Стандарт EN 62053-23 |
Класс 2 |
|
Оптическое соединение |
|
|
Տեսակ |
Инфракрасный - используется для управле- ния BICOM432-40-WM1 |
|
Вход (1) |
|
|
Номинальное напряжение |
230 В (±20%) |
|
Входное сопротивление |
450 кОм |
|
Անվտանգություն |
|
|
Измерение в помещении |
Այո՛ |
|
Степень загрязнения |
2 |
|
Класс защиты |
II |
|
Испытательное напряжение переменного тока |
4 кВ |
|
Категория установки |
300 В rms категория III |
|
Стандарт |
EN 50470 |
|
Условия окружающей среды и электромагнитной совместимости |
|
|
Защита от пыли/воды |
IP20 |
|
Диапазон рабочих температур |
սկսած -10 до 40 °С |
|
Температура хранения |
սկսած -40 до 70 °C |
|
Պատյանի նյութ |
самозатухающий, исполнение UL94V |
|
Измерение в помещении |
Այո՛ |
|
Степень загрязнения |
2 |
|
Испытательное напряжение переменного тока |
4 кВ |
|
Стандарт |
EN 50470 |
| Հոդված | GOA_ZMNHTD4 |
| Արտադրող | Qubino |
